Audiocodes MP-XXX

1. Заходим в в вэбинтерфейс AudioCodes. Как правило,  по умолчанию IP адрес 10.1.10.10, маска 255.255.0.0. Детально информацию нужно смотреть в документации к Вашей модели. В вэббраузере вводим 10.1.10.10 и заходим на страничку входа, где нужно ввести логин и пароль. По умолчанию логин/пароль Admin/Admin.

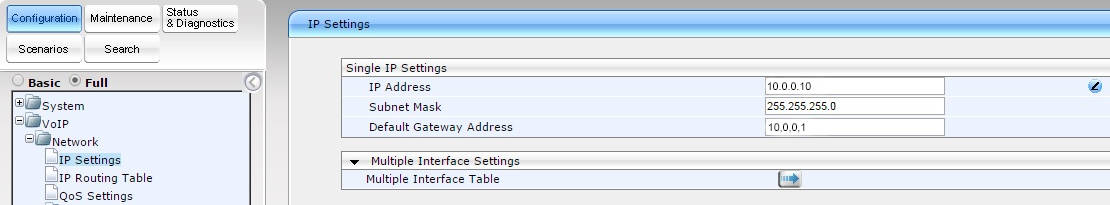

Рекомендуем Вам установить статический IP адрес для устройства. Для этого переходим в раздел VoIP-Network-IP Settings и вводим данные Вашей IP сети.

Для примера:

IP адрес шлюза AudioCodes: 10.0.0.10

Маска подсети: 255.255.255.0

IP адрес роутера (шлюза): 10.0.0.1

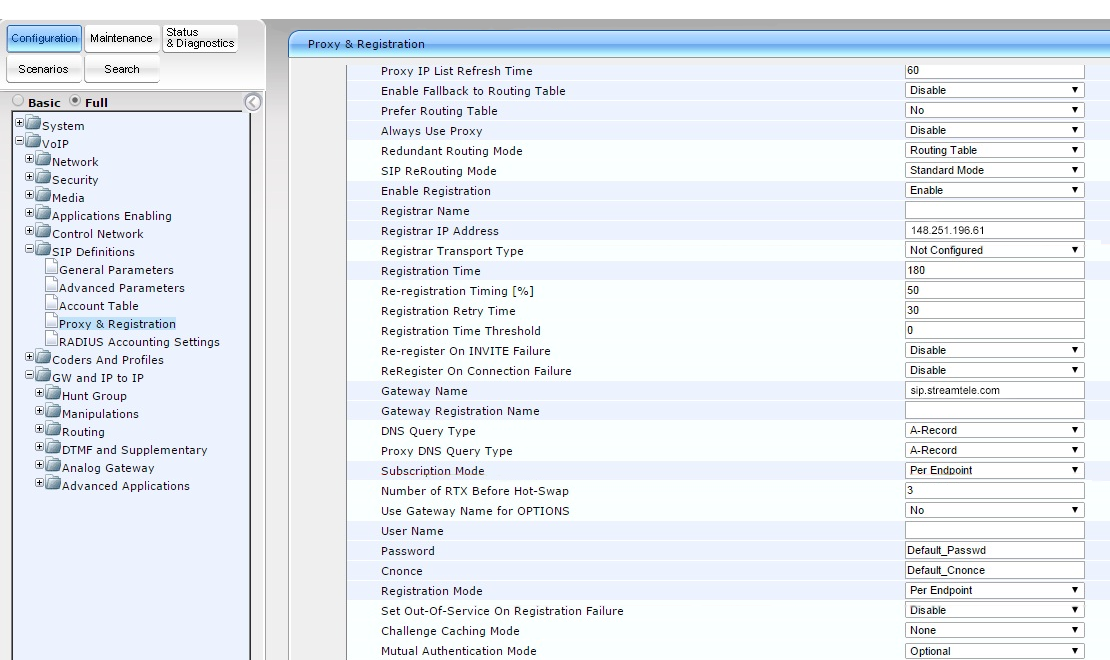

2. Настраиваем наш шлюз как per end point. Переходим во вкладку Configuration –> VoIP –> SIP Definitions –> Proxy & Registration.

Здесь вносим следующие данные:

Enable Registration: Enable – включаем регистрацию

Registrar IP Address: вводим IP адрес сервера 148.251.196.61

Subscription Mode/ Registration Mode: per endpoint: каждый порт шлюза регистрируется как отдельная линия.

Нажимаем Submit

3. Переходим в Configuration –> VoIP –> SIP Definitions –> General Parameters и при необходимости меняем следующие параметры:

NAT IP Address: – если ваше оборудование находиться за NAT то стоит нужно свой внешний IP

SIP UDP Local Port: 5060S

IP Destination Port: 5060

Нажимаем Submit

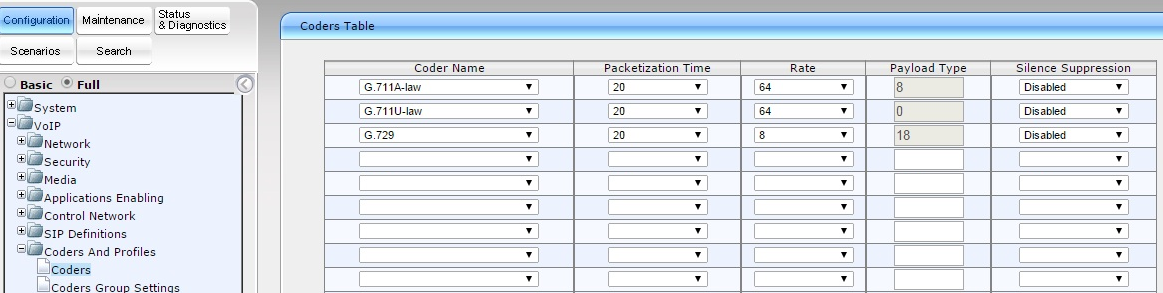

4. Настраиваем голосовые кодеки. VoIP –> Coders and Profiles –> Codes. Выставляем приоритет кодеков, и нажимаем Submit

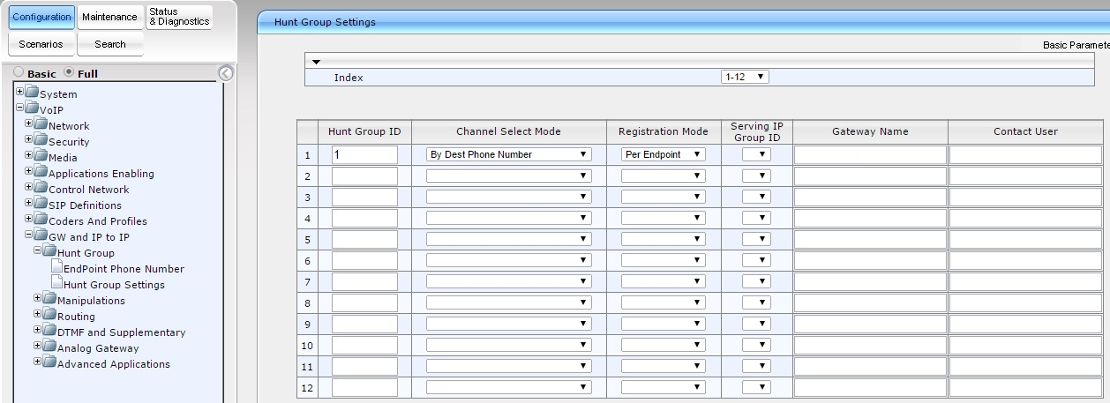

5. Заводим группы для портов. Переходим в VoIP –> GW and IP to IP –> Hunt Group Setting

Задаем ID Hunt Group, Channel mode – стратегия по которой будут выбираться линии. Выбираем Registration mode – per endpoint

Нажимаем Submit

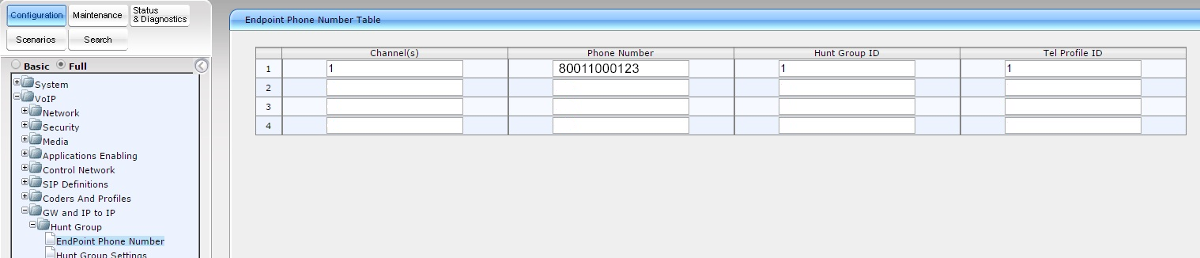

Во вкладке Endpoint Phone Number  назначаем Hunt Group номера.

6. Настраиваем маршрутизация для вызовов из IP <-> аналоговые порты.

VoIP GW and IP to IP –> Routing –> Tel to IP Routing/IP to Trunk Group Routing

Src Trunk Group ID: 1

Dest Phone Prefix: *

Source Phone Prefix: *

Dest IP Address: IP адрес сервера sip.streamtele.com (148.251.196.61)

Port: 5060

Transport Type: UDP

Dest. IP Group ID : -1

Dest. SRD: -1

IP Profile ID: 1

Dest Host Prefix: *

Source Host Prefix: *

Dest Phone Prefix: *

Source Phone Prefix: *

Source IP Address: *

Hunt IP Group ID : 1

IP Profile ID: 1

Source IPGroup ID: 1

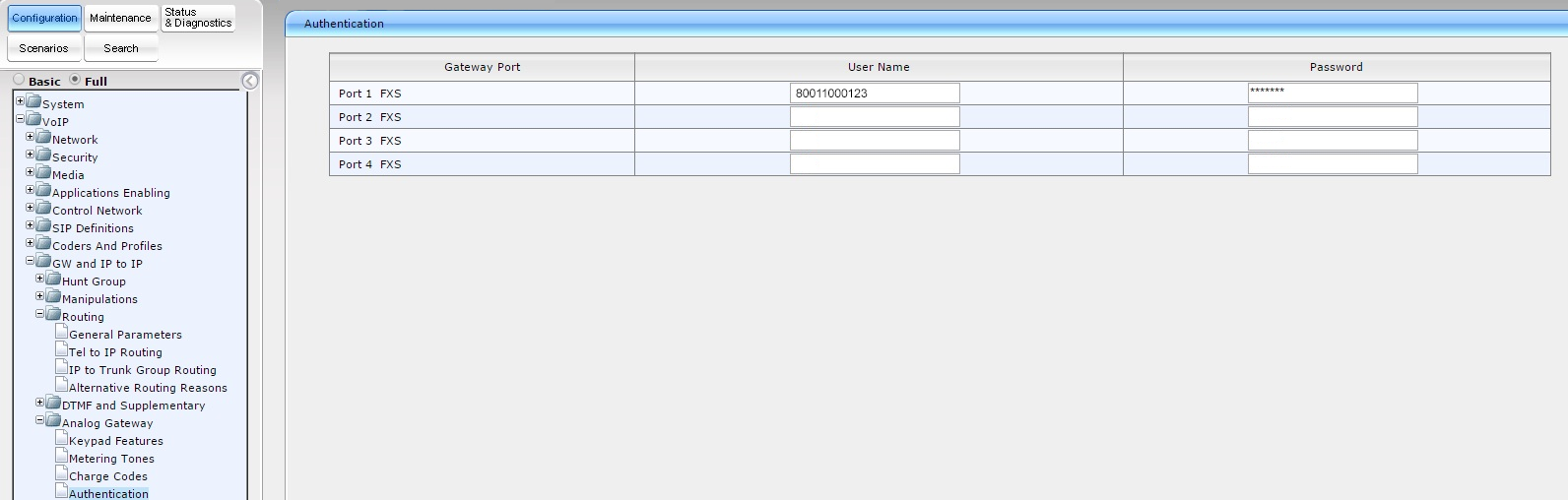

7. Настраиваем авторизацию . VoIP – GW and IP to IP – Analog Gateway – Authentication

User Name: Ваш SIP номер (например, 80011000123)

Password: Ваш пароль от SIP номера

Сохраняем данные и записываем их в памяти устройства. Чтобы сохранить настройки, нажмите на кнопку «Submit». Чтобы сохранить данные в памяти шлюза жмем на кнопку “Burn”.
